消费性电子设备:单台模块电源相较于多台单输出电源的优势

浏览人数 : 648

文 : Fred He /MWUSA 工程部
fred.he@meanwellusa.com



消费性电子设备在我们的日常生活中无处不在,即使一般人也可以安全地进行操作,例如工厂中的3D打印机、实验室中的质谱分析仪或医院中的移动推车等等。这些电子设备通常由各种电子组件组成在一起,例如一台3D打印机,是由打印用的电动马达、显示和功能控制用的LCD屏幕、控制打印机头和加热组件用的传感器等组成。这些不同的组件需要不同的直流电压进行驱动,这些不同的电压通常需要多个交流转直流电源供应器来提供,进而导致设备不能满足安全法规规定的漏电流(500μ~750μA)要求,因为整个设备的漏电流是所有交流转直流电源供应器的总漏电流。由于操作人员往往是没有专业电气知识的普通人,因此安全法规制定了严格的漏电流标准,以保障操作人员的安全。为了满足低漏电流的要求,单台多输出交流转直流电源供应器被广泛使用,因为它仅由一个前端输入和多个输出模块组成,这些输出模块可灵活搭配,以满足电子设备外围组件不同的的电压和功率要求。

图1显示了明纬单台模块电源产品 NMP1K2-HHEKC#-01的漏电流测试结果,该机型由24V,12V,48V和5V四个输出模块组成。图2显示了使用四台单输出电源时的总漏电流,四台机型分别为MSP-600-24、MSP-300-12、MSP-300-48与MSP-100-5。

据测试结果显示,NMP1K2-HHEKC#-01在230Vac时的漏电流为234μA,远低于四台MSP电源856μA的总漏电流。因此,NMP1K2-HHEKC#-01的漏电流可以满足消费性电子设备的500μA~750μA的漏电流要求。

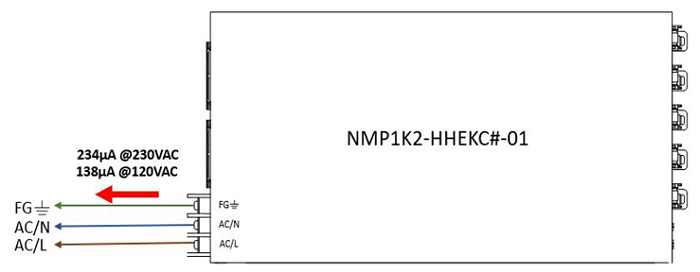

图1:120Vac输入时的漏电流138μA,230Vac输入时的漏电流234μA

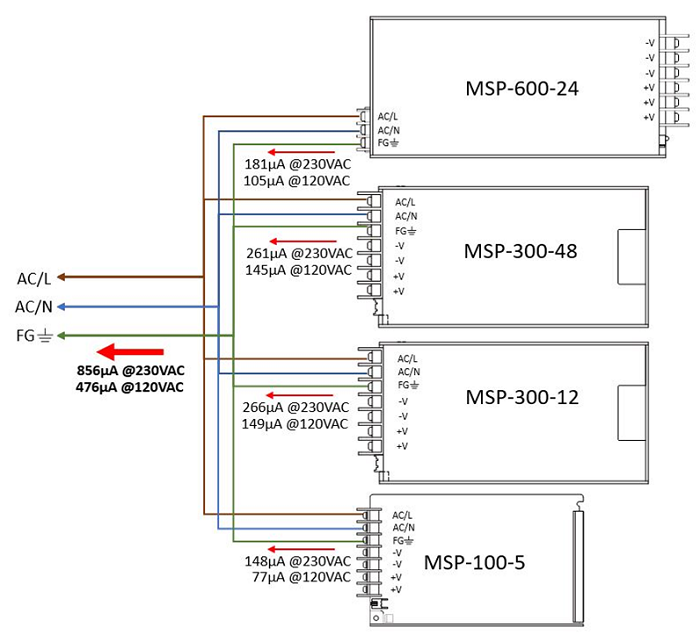

图2:120Vac输入时的总漏电电流476μA,230Vac输入时的总漏电流856μA

除了解决漏电流的问题,单台模块电源还可以节省空间,使电气设备的设计尺寸更小。此外,与使用多台单输出电源相比,使用单台模块电源也简化了交流输入端的布线,从而减少了设备中的电磁干扰(EMI)并降低了使用EMI抑制配件的需求。而使用多台单输出电源通常需要额外的EMI抑制配件来改善设备的EMI。

明纬的NMP系列是一款1U高度的智能模块电源,具有高性能,高可靠性的优点。它不仅具有多个独立的可配置输出模块,对地漏电流小于400µA,而且还分别通过了ITE工业领域和医疗安全法规62368-1和60601-1的认证。相对于多台单输出电源的组合,这些优点都使NMP系列更适合应用于消费性电子产品以及其他医疗设备。
