        明纬DC-DC模块型单组输出SCWN03/ SCWN06 / SCW08 / SCW12 / SCW20及双组输出DCWN03 / DCWN06 / DCW08 / DCW12 DIP 双排标准引脚封装3~20W  2:1 输入机型上市多年，年销数十万台，广泛应用于电力、电子仪表、通信设备、工业自动化控制、IoT…等， 新上市次世代8:1输入超宽压输入单组输出 SCWN03W8/ SCWN06W8 / SCW08W8 / SCW12W8 / SCW20W8及双组输出 DCWN03W8 / DCWN06W8 / DCW08W8 / DCW12W8/ DCW20W8共5系列。

        新世代8:1超宽压输入机型，支持9~75Vdc超宽压输入范围，可一机同时涵盖常见的 12Vdc、24Vdc、48Vdc电压来源，相较于旧世代2:1输入分为 9~18Vdc、9~36Vdc、36~72Vdc等多款型号，新世代8:1机种一机多用、选型更简单、库存管理更精简。为了让

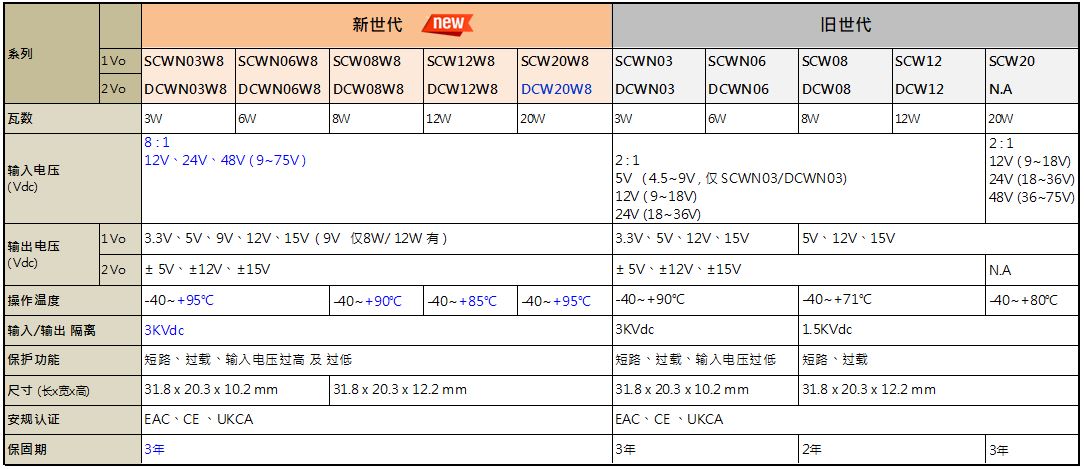

终端设备设计者顺利完成新旧机种切换，新世代5系列新品特别采用与旧品兼容的 Pin-to-Pin 引脚设计，无需重新设计电路板，实现无痛替换。新 vs 旧世代主要规格差异详请参考下表:

• DIP24 双排国际标准引脚
• 8 : 1 (9~75Vdc) 超宽压输入
• 自然风冷散热，可操作于 -40~+95℃ (部分机型)
• 不须外加零件即可符合 EMI EN55032 Class A
• 不须最小负载即可稳定工作
• 保护功能 : 短路、过载、过压、输入电压过低保护
• 认证：EAC/ CE/ UKCA
• 3 年保固

S(D)CWN03W8 系列              S(D)CWN06W8 系列            S(D)CW08W8 系列                S(D)CW12W8 系列                S(D)CW20W8 系列
